Как устроен мобильный кондиционер

Мобильные кондиционеры постепенно вытесняют сплит-системы, например, в Германии на компактные модели приходится около 40% рынка. Линейки этих приборов есть у Zanussi, Electrolux, Royal Clima, многих других известных марок. В России эти установки пока не так популярны, но спрос на них растёт. Их преимущества – сравнительно низкая цена, эффективное удаление пыли, простота перевозки.

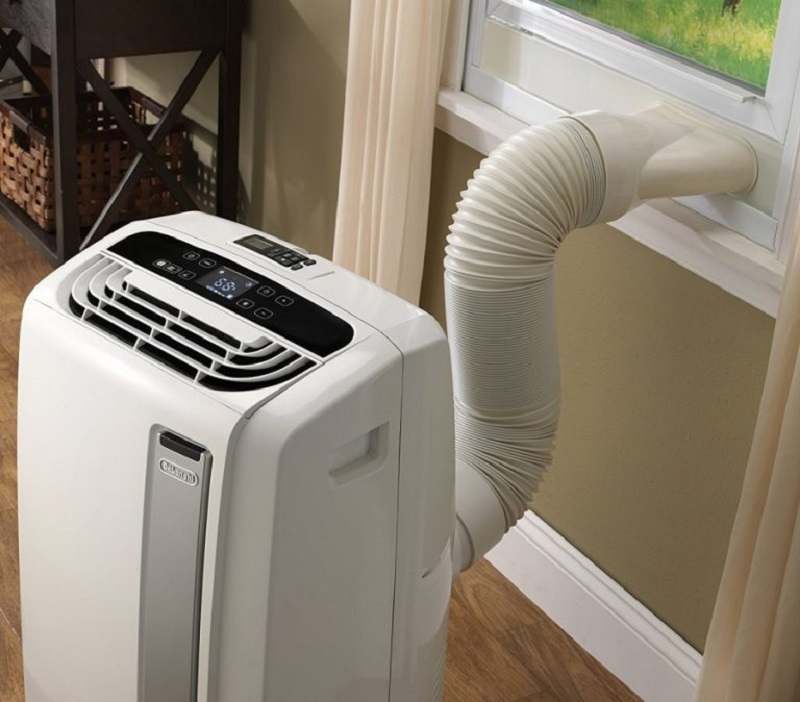

Как устроен мобильный кондиционер

Устройство кондиционера

Принцип действия прибора основан на циркуляции воздуха и взаимодействии потока с хладагентом. В сплит-системе холодный и горячий воздух движутся по разным контурам, в мобильном устройстве потоки могут смешиваться.

В отличие от стационарной сплит-системы мобильный кондиционер устанавливается вертикально. В нижней части находятся компрессор и конденсатор, в верху установки – испаритель и вентиляционная система. Охлаждение воздуха обеспечивает хладагент, перемещающийся по холодильному контуру. Жидкое вещество приводится в движение давлением компрессора.

В мобильном кондиционере воздух проходит следующий цикл:

  1. Вентиляционная установка нагнетает воздух из комнаты в блок охлаждения через воздухозаборные отверстия;
  2. Поток охлаждается, обдувая теплообменник с хладагентом;
  3. Конденсат собирается в поддон (конденсатосборник) или испаряется гофрированным трубопроводом. Если мобильный кондиционер не снабжен испарителем, осушать поддон с жидкостью приходится вручную каждые несколько часов;
  4. Холодный воздух проходит через радиатор компрессора, нагревается и выводится через трубку на улицу;
  5. Охлажденный воздух подается в помещение через второе выпускное отверстие.

Выпускная система кондиционера

Установить такой кондиционер легче, чем повесить стационарную сплит-систему, но и здесь есть сложности. Основная проблема – подбор оптимального способа вывода трубки с выпускным отверстием.

Чаще всего используются следующие решения:

  • вывод трубки через форточку или щель в окне – совсем непрактичный вариант, так как воздух с улицы нарушит микроклимат, созданный кондиционером;
  • вывод трубки через отверстие в стене – вариант, реализуемый лишь в дачных домах, изготовленных из тонкого материала;
  • вывод трубки через вставку с переходником – микроклимат комнаты не нарушается, но не все кондиционеры поставляются с необходимой фурнитурой.
